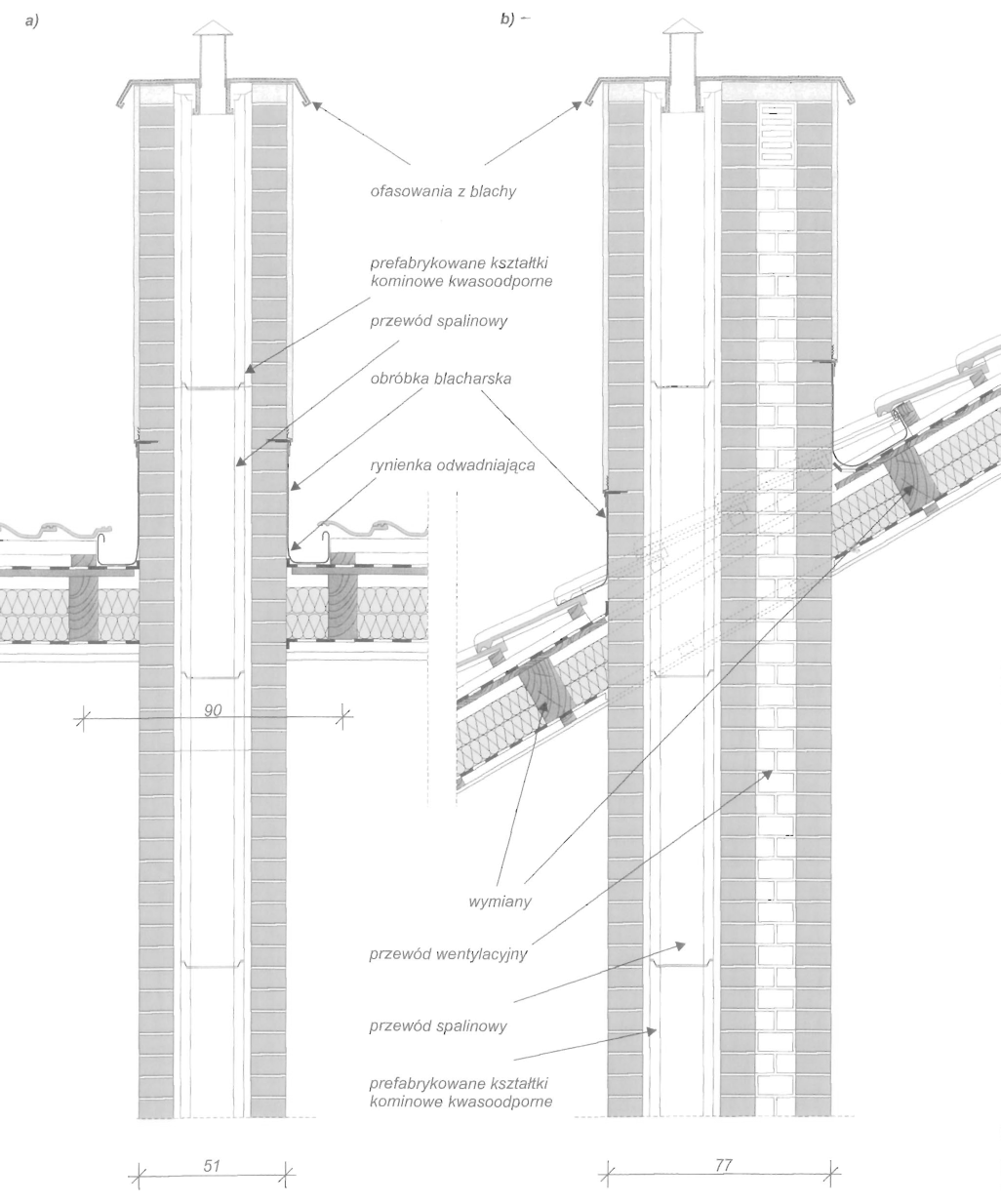

Rozwiązanie komina w dachu skośnym
a) przekrój podłużny równoległy do kalenicy,
b) przekrój poprzeczny.
Przejście komina przez ocieploną połać dachową poddasza użytkowego wymaga starannego wykonania ofasowań z blachy uszczelniających połączenie pokrycia dachowego ze ścianą kominową. Obróbka blacharska powinna być wywinięta na ścianę kominową na wysokość odpryskującej wody deszczowej, tj. około 30 cm. Zalecane jest również zabezpieczenie obróbką blacharską betonowej czapy przykrywającej komin.
Więźba dachowa powinna być odsunięta od ściany kominowej na odległość minimum 10 cm. Do samej ściany kominowej powinna być doprowadzona termoizolacja, paroizolacja i warstwa wstępnego krycia połaci dachowej.

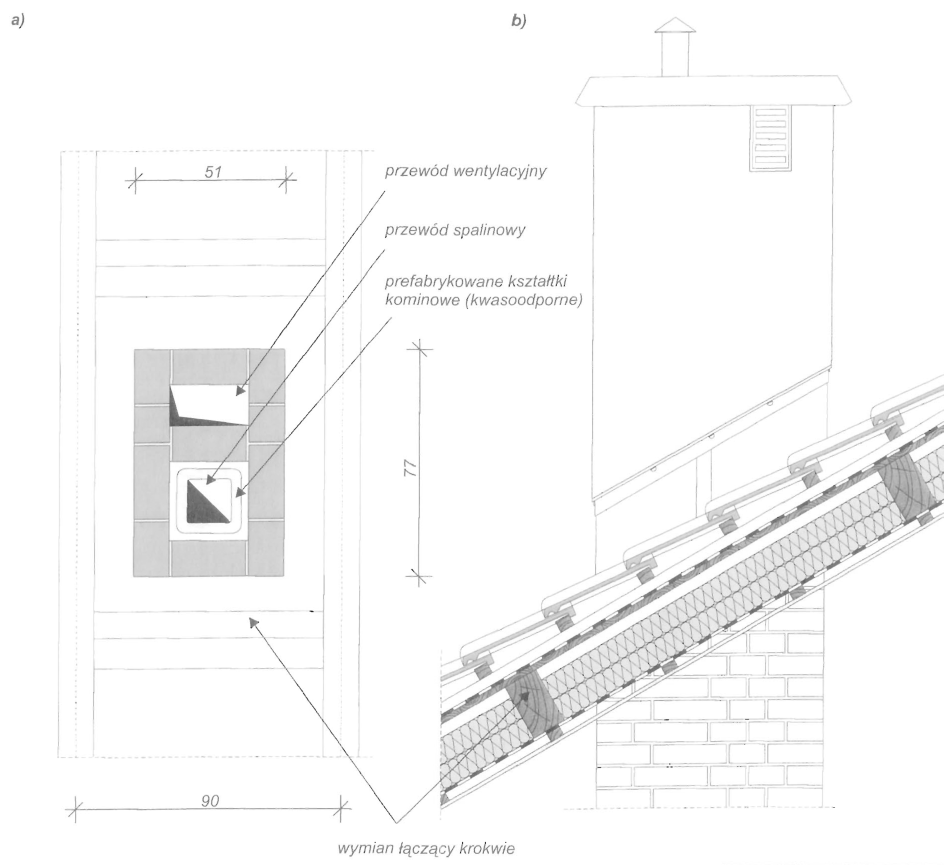

Rozwiązanie komina w dachu skośnym
a) rzut z widokiem na więźbę dachową,
b) przekrój poprzeczny przez dach z widokiem na komin.
